ZZ - Desviador en zigzag

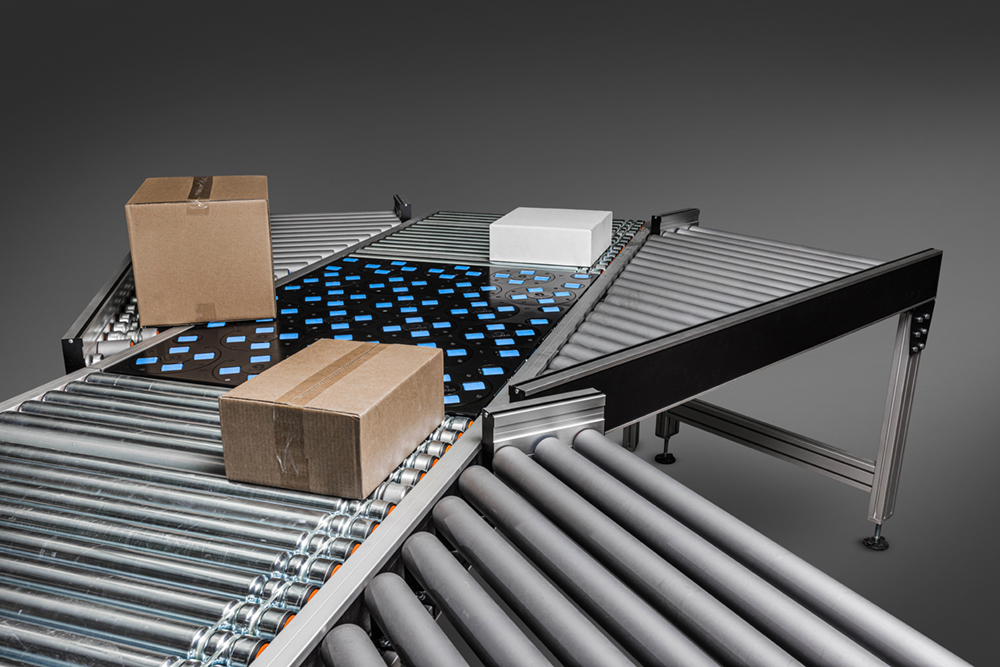

El desviador ZZ es un diverter de alta velocidad diseñado para integrarse en cada sistema transportador. Las ruedas del desviador están colocadas en una línea en zigzag, no en línea recta una detrás de la otra. Debido al diseño modular, se pueden cubrir una amplia gama de aplicaciones. La solución es plug & play para ahorrar tiempo en la planificación e instalación. La unidad es ampliable con secciones de 2 filas de ruedas. Esta unidad está diseñada para clasificar también paquetes pequeños con un tamaño mínimo de 80x80 mm. Se produce como un sistema plug & play.
El tamaño entre los perfiles laterales es de 400-450 mm, 600-650 mm, 800-850 mm, 1000-1050 mm.
ZZZZ = Desviador en ZigZag |
|
|---|---|
|
Información mecánicaDiámetro de la rueda |
ø 180 mm |
|
Longitud del módulo |
373,2 mm |
|
Número de filas |
2 |
|
Ancho estándar |
400-600-800-1000 mm |
|
Ajuste de ancho |
NO |
|
Diámetro de la rueda de PU |
ø58 mm |
|
Dureza de la rueda |
70° shore |
|
Ángulo de desviación |
-90° a +90° |
|
Manipulación de productosDimensiones mínimas del producto |
80 x 80 mm |
|
Dimensiones máximas del producto |
bajo petición |
|
Capacidad máxima de clasificación: |
6000 pph |
|
Peso mínimo del producto |
50 gr. |
|
Peso máximo del producto: |
35 Kg |
|
Información de controlMotor para la rotación del disco |
24 voltios, accionamiento de engranaje de pulso |
|
Velocidad máxima de rotación del disco |
-90° a +90° en 0,35 segundo |
|
Motor para las ruedas de PU |
24 voltios, accionamiento de engranaje de pulso |
|
Velocidad máxima de la rueda |
1,5 m/s |
|
Sensor |
1 sensor de orientación por fila |
|
Hardware de control |
1 tarjeta de control por fila, salida de pin de E/S estándar a través del conector M8, múltiples buses de comunicación disponibles |
Firmware
La actualización de firmware especialmente desarrollada para los controladores Conveylinx-Ai2. Ya está instalada en los controladores de las máquinas que salen de nuestra empresa.
Esta versión es compatible con el Bloque de Función V2.1
Esta versión es compatible con el Bloque de Función V3.0
Piezas de repuesto
Explore nuestra lista de piezas de repuesto para encontrar y seleccionar fácilmente las piezas necesarias para sus unidades Flowsort. Le ayudamos a garantizar que sus unidades Flowsort siempre funcionen al máximo de su potencial.
Descargar archivoBloques de funciones de software
El bloque de función para los PLCs Allen Bradley se puede utilizar para controlar los desviadores de 24V y los clasificadores ZigZag de 24V. Contiene todos los documentos necesarios (es decir, el archivo EDS).
Esta versión es compatible con el firmware 6.5.1 y 6.64.0
Esta versión es compatible con el firmware 6.6.0 o superior
El bloque de función para los PLC de Beckhoff se puede utilizar para controlar los desviadores de 24V y los clasificadores en zigzag de 24V. Contiene todos los documentos necesarios (por ejemplo, el archivo GSDML y el archivo ESI).
Esta versión es compatible con el firmware 6.5.1 y 6.64.0
Esta versión es compatible con el firmware 6.6.0 o superior
El bloque de función para los PLC CodeSys se puede utilizar para controlar los desviadores de 24V y los clasificadores en zigzag de 24V.
Esta versión es compatible con el firmware 6.5.1 y 6.64.0
Esta versión es compatible con el firmware 6.6.0 o superior
El bloque de funciones para los PLC de Omron se puede utilizar para controlar los desviadores de 24V y los clasificadores ZigZag de 24V. Contiene todos los documentos necesarios (es decir, archivo EDS).
Esta versión es compatible con el firmware 6.6.0 o superior
El bloque de función para los PLC de Omron se puede utilizar para controlar los desviadores de 24V y los clasificadores en zigzag de 24V. Contiene todos los documentos necesarios (es decir, archivo EDS).
Esta versión es compatible con el firmware 6.5.1 y 6.64.0
Esta versión es compatible con el firmware 6.6.0 o superior
El bloque de función para los PLC de Siemens se puede utilizar para controlar los desviadores de 24V y los clasificadores ZigZag de 24V. Contiene todos los documentos necesarios (es decir, archivo GSDML).
Esta versión es compatible con el firmware 6.5.1 y 6.64.0
Esta versión es compatible con el firmware 6.6.0 o superior
El bloque de función para los PLC de Siemens se puede utilizar para controlar los desviadores de 24V y los clasificadores ZigZag de 24V. Contiene todos los documentos necesarios (por ejemplo, archivo GSDML).
Esta versión es compatible con el firmware 6.5.1 y 6.64.0
Esta versión es compatible con el firmware 6.6.0 o superior
El bloque de funciones para los PLCs de Mitsubishi se puede utilizar para controlar los desviadores de 24V y los clasificadores ZigZag de 24V. Contiene todos los documentos necesarios (es decir, el archivo GSDML y el archivo ESI).
Esta versión es compatible con el firmware 6.5.1 y 6.64.0
Esta versión es compatible con el firmware 6.6.0 o superior
Manuales
El manual de instrucciones ha sido creado para explicar la instalación y el mantenimiento de los clasificadores ZigZag de 24V. También contiene la lista de piezas de repuesto y la declaración de incorporación.
El manual de instrucciones ha sido creado para explicar la instalación y el mantenimiento de los desviadores de 24V. También contiene la lista de piezas de repuesto y la declaración de incorporación.
El Manual de integración proporciona ejemplos e instrucciones para controlar fácilmente los desviadores de 24V. El documento también muestra cómo actualizar el firmware de Flowsort en los controladores.
Esta versión es compatible con el firmware 6.5.1 y 6.64.0
Esta versión es compatible con el firmware 6.6.0 o superior
